سقف شیروانی چهارشیب چیست ؟

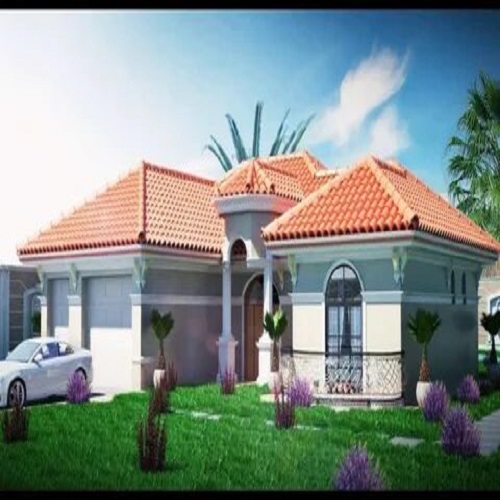

سقف شیروانی چهارشیب
یکی از انواع سقفهای محبوب و زیبا به شمار میرود که علاوه بر ایجاد جلوههای خاص در معماری، دارای مزایای زیادی از جمله مقاومت بالا در برابر بارش باران، برف و وزش باد است. در این متن جامع و مفصل، به بررسی دقیق سقف شیروانی چهارشیب، ویژگیها، مزایا، کاربردها، مصالح مورد استفاده، طراحی و مراحل اجرای آن با توضیحات کامل و جزئیات فراوان خواهیم پرداخت. هدف این نوشتار ارائه اطلاعات تخصصی و آموزشی برای علاقهمندان، مهندسان ساختمان و سازندگان است.
بخش اول: معرفی سقف شیروانی چهارشیب
۱. تعریف سقف شیروانی چهارشیب
سقف شیروانی چهارشیب (Four-sided pitched roof) نوعی سقف شیروانی است که از چهار سطح شیبدار تشکیل شده و به صورت چهار پنل یا بخش شیبدار طراحی میشود که هر کدام از ضلعهای ساختمان را میپوشاند. این سطوح در نقطهای به نام راس یا هلال به یکدیگر متصل میشوند. تفاوت اصلی سقف چهارشیب با انواع دوشیب یا سهشیب در تعداد سطوح شیبدار و استحکام بیشتری است که ایجاد میکند.
۲. کاربردهای سقف شیروانی چهارشیب
– ساختمانهای مسکونی: مناسب برای ویلاها و خانههای واقع در مناطق کوهستانی، روستایی و حومه شهر.
– ساختمانهای تجاری: مناسب برای فروشگاهها و دفاتر کوچک و متوسط.
– فضاهای تفریحی: شامل کلبهها و آلاچیقهایی که برای استراحت و تفریح طراحی شدهاند.
– سازههای موقتی و دائمی: برای محافظت از باران و برف در فضاهای باز.
– طراحیهای سنتی و مدرن: به عنوان یک عنصر زیباییشناختی در سبکهای مختلف معماری.
۳. مزایای سقف شیروانی چهارشیب
– مقاومت در برابر شرایط جوی: شکل چهارشیب به خوبی در برابر بادهای شدید مقاوم است و باران و برف به سرعت از روی آن سر میخورد.
– زیبایی و جلوه معماری: به دلیل چهار سطح شیبدار و فرم خاص، زیبایی ویژهای به بنا میبخشد.
– افزایش تهویه و عایقبندی: امکان ایجاد فضای بیشتر زیر سقف برای تهویه مناسب و عایقبندی حرارتی و صوتی فراهم میشود.
– انعطاف در طراحی: امکان نصب پنجرهها، هوادگیرهها (کاپوتها) و استفاده از انواع مصالح مختلف.
بخش دوم: مصالح و ابزار مورد نیاز برای سقف شیروانی چهارشیب
۱. مصالح اصلی
– چوب: برای ساخت خرپا، تیرریزیها، کلافها و ساختار اصلی سقف.
– فلزات: استفاده از فولاد یا آهن برای افزایش استحکام، در برخی پروژهها به جای چوب برای اسکلت سقف.
– ورقهای شیروانی: شامل ورقهای گالوانیزه، آلومینیوم، آندوویلا، سفال و شینگل.
– ایزولاسیون: انواع مواد عایق رطوبتی و حرارتی مانند قیرگونی، نمد، فوم پلییورتان، ایزوگام و غیره.
– پیچ و مهره، میخ، پرچ: برای اتصال اجزای چوبی و فلزی.
– رنگ و محافظ چوب: برای افزایش دوام و مقاومت در برابر عوامل محیطی.
۲. ابزار و تجهیزات
– ارههای دستی و برقی: از جمله اره چوببری و اره عمود بر.
– چکش، پیچگوشتی، دریل: ابزارهای اصلی برای نصب و اتصال اجزا.
– متر و شاقول: برای اندازهگیری دقیق ابعاد.
– نردبان و داربست: برای دسترسی به ارتفاعات مختلف.
– تجهیزات ایمنی کار در ارتفاع: شامل کلاه ایمنی و کمربند ایمنی.
– تراز و سیم لیزر: برای تنظیم دقیق شیب سقف.
این متن تلاش دارد تا اطلاعات جامعی درباره سقف شیروانی چهارشیب ارائه دهد تا بتواند به عنوان منبعی معتبر برای مهندسان، معماران و علاقهمندان به ساختوساز مورد استفاده قرار گیرد.
طراحی سقف شیروانی چهارشیب
بخش سوم: مراحل طراحی
۱. تعیین ابعاد و ترسیم نقشه سقف
– اندازهگیری دقیق ابعاد ساختمان شامل طول، عرض و ارتفاع به منظور ایجاد یک طرح دقیق و متناسب.
– تعیین زاویه شیب سقف که معمولاً بین ۲۰ تا ۴۵ درجه انتخاب میشود و بسته به شرایط جوی و زیباییشناسی ساختمان متفاوت است.
– ترسیم نقشه سقف بر اساس ابعاد اندازهگیری شده و تعیین محل تقاطع سطوح چهار شیب به گونهای که بهترین عملکرد را داشته باشد.
– طراحی خرپاها و تیرریزیهای مرتبط با توجه به نقشه ترسیم شده و نیازهای سازهای.
۲. انتخاب مصالح مناسب
– با در نظر گرفتن وزن سقف، شرایط محیطی، مقاومت در برابر باد و باران و همچنین بودجه، مصالح مناسب برای ساخت سقف انتخاب میشود.
– انتخاب نوع ورقپوشش و عایق بر اساس نیازهای خاص ساختمان (به عنوان مثال، مناطق سردسیر نیاز به عایقبندی بیشتری دارند تا از اتلاف گرما جلوگیری شود).
۳. بررسی محل پروژه
– تحلیل وضعیت جوی منطقه شامل وزش باد و میزان بارش برای اطمینان از طراحی مناسب.
– بررسی مقاومت زمین و پایههای ساختمان برای اطمینان از استحکام سازه.
– بررسی قوانین محلی و ضوابط ساختمانی که ممکن است بر روی طراحی و اجرا تأثیرگذار باشد.

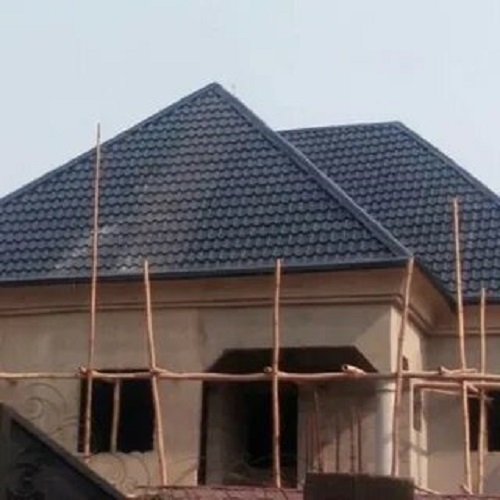

اجرای سقف شیروانی چهارشیب
بخش چهارم: مراحل اجرا
مرحله اول: آمادهسازی کارگاه و مصالح
– تهیه تجهیزات و مصالح مورد نیاز برای اجرای پروژه به صورت کامل.
– آمادهسازی محل کار، امنسازی محیط و نصب داربست و نردبان برای دسترسی آسان به ارتفاعات.
– آمادهکردن سازه اصلی بنا و بهینهسازی فضای کاری برای تسهیل در انجام مراحل بعدی.
مرحله دوم: اجرای اسکلت سقف (فریم چوبی یا فلزی)
۱. نصب تیرچهها و کلافها:
– قرار دادن تیرهای افقی و عمودی مطابق با نقشه طراحی شده.
– اتصال تیرها به ستونهای اصلی ساختمان با استفاده از پیچ، پرچ یا میخ به منظور ایجاد استحکام.
۲. ساخت خرپاها:
– طراحی و ساخت خرپاهای چهارشیب با توجه به نوع طراحی، شامل تیرهای شیبدار، قطعات اتصال و کلافها.
– اتصال خرپاها به سازه اصلی در فواصل استاندارد (معمولاً بین ۵۰ تا ۷۰ سانتیمتر بسته به بار وارد بر سقف).
۳. تنظیم و تراز کردن اسکلت:
– استفاده از شاقول و تراز برای اطمینان از همسطح بودن و درست بودن شیبها.
– کنترل صحت نصب و استحکام اتصالات برای اطمینان از ایمنی سازه.
مرحله سوم:
نصب پوشش سقف شیروانی چهارشیب
۱. اجرای زیرسازی:
– نصب تختههای قالب یا ورقهای زیرسازی (معمولاً تخته سهلایی مقاوم در برابر آب) به عنوان پایهای برای پوشش نهایی.
۲. نصب عایق و ایزولاسیون:
– قرار دادن لایههای عایق حرارتی و رطوبتی بر روی زیرسازی به منظور جلوگیری از نفوذ رطوبت و کاهش اتلاف انرژی.
– استفاده از موادی مانند ایزوگام، نمد ضد رطوبت یا فوم پلییورتان بسته به نوع سقف و شرایط جوی منطقه.
۳. نصب ورقهای پوششی:
– شروع نصب ورقهای فلزی، سفالها یا شینگلها از پایین به بالا و از یک سمت سقف به سمت دیگر برای ایجاد یک پوشش یکپارچه.
– اطمینان از قرار گرفتن صحیح ورقها به گونهای که آب باران به راحتی به سمت بیرون هدایت شود.
– اتصال ورقها با میخ، پیچ خودکار یا پرچها به زیرسازی با رعایت فاصله و نظم مناسب برای جلوگیری از نفوذ آب.
– نصب قطعات جانبی مانند توریهای ضدپرنده و کلاهکهای سرپوش (ناودانی، هلال یا کلاهک دودکش) برای جلوگیری از ورود حیوانات و گرد و غبار.
مرحله چهارم: اجرای نماسازی و اتمام کار
– پوشش دادن لبهها، گوشهها و محل تقاطع سقف با مصالح سازگار مانند فلاشینگ فلزی برای محافظت بیشتر در برابر عوامل جوی.
– رنگآمیزی یا اعمال پوششهای محافظ روی سطوح چوبی و فلزی به منظور افزایش دوام در برابر رطوبت و اشعه UV.
– نصب ناودانها و لولههای آبریز برای هدایت مناسب آب باران به فاضلاب یا سطح زمین.
– انجام بازبینی نهایی برای بررسی استحکام، تراز بودن و عایقبندی به منظور اطمینان از کیفیت نهایی کار.
بخش پنجم: نکات ایمنی در اجرای سقف شیروانی چهارشیب
۱. استفاده از تجهیزات حفاظتی
– پوشیدن کلاه ایمنی، دستکشهای مقاوم و کفشهای ایمنی مناسب برای کار در ارتفاعات.
– بستن کمربند ایمنی به داربست یا نقاط ثابت و مطمئن برای جلوگیری از سقوط.
– استفاده از داربستهای استاندارد و نصب صحیح نردبانها به منظور اطمینان از ایمنی در حین کار.
۲. رعایت اصول کار در ارتفاع
– همکاری تیمی و هماهنگی بین اعضای گروه برای جابجایی مصالح و نصب قطعات سنگین و حجیم.
– پرهیز از انجام کار در شرایط جوی نامساعد مانند وزش باد شدید، بارندگی یا در شب که دید کافی وجود ندارد.
– کنترل مستمر و دورهای تجهیزات و حذف خطرهای احتمالی نظیر لیز خوردن یا افتادن ابزار و وسایل.
۳. آموزش صحیح و نظارت مستمر
– آموزش جامع و کامل کارگران به نحوه صحیح استفاده از تجهیزات و مراحل مختلف نصب سقف.
– حضور یک ناظر فنی برای بررسی و نظارت بر رعایت نکات ایمنی و کیفیت اجرای پروژه.
بخش ششم: نگهداری و تعمیر سقف شیروانی چهارشیب
۱. بررسی دورهای
– انجام بازدیدهای فصلی به منظور شناسایی آسیبها، شکستگیها یا نشتیهای احتمالی در سقف.
– بررسی دقیق سلامت عایقها و پوششهای سقف برای اطمینان از عملکرد صحیح آنها.
۲. تعمیرات کوچک و پیشگیرانه
– تعویض ورقهای آسیبدیده یا ترکخورده به منظور جلوگیری از گسترش مشکلات.
– ترمیم یا جایگزینی مهرهها، پیچها و اتصالات فرسوده که ممکن است باعث کاهش استحکام سقف شوند.
– پاکسازی ناودانها و مجاری آبریز به منظور جلوگیری از گرفتگی و انباشت آب.
۳. رنگآمیزی مجدد و محافظت
– رنگآمیزی مجدد سطوح چوبی و فلزی با هدف افزایش دوام و جلوگیری از پوسیدگی و زنگزدگی.
– اعمال پوششهای ضدآب و ضد UV هر چند سال یکبار، بسته به توصیههای سازنده مصالح، به منظور حفظ کیفیت و طول عمر سقف.
بخش هفتم: نکات طراحی معماری در سقف شیروانی چهارشیب
۱. هماهنگی با نمای ساختمان
– انتخاب رنگ و نوع مصالح پوشش سقف به گونهای که با رنگ و سبک نمای کلی ساختمان همخوانی داشته باشد.
– ایجاد تناسب ابعادی و بصری بین ابعاد سقف و دیوارهای ساختمان به منظور حفظ زیباییشناسی.
۲. بهرهگیری از نور طبیعی و تهویه مناسب
– طراحی پنجرههای سقفی (نورگیر) به منظور ورود حداکثری نور طبیعی به فضای زیر شیروانی.
– تعبیه دریچهها و کاپوتهای تهویه برای تسهیل جریان هوا و کاهش رطوبت در فضای داخلی.
۳. تطابق با اقلیم محلی
– انتخاب زاویه شیب سقف بر اساس میزان بارش برف و باران در منطقه به منظور افزایش کارایی.
– توجه به جهت وزش باد و استفاده از عناصر سازهای مناسب برای کاهش فشار باد و جلوگیری از آسیبهای احتمالی.
۴. افزودن جزئیات دکوراتیو
– نصب نردههای چوبی یا فلزی در بخشهای قابل مشاهده سقف به منظور زیبایی و ایمنی.
– ایجاد نورپردازیهای مخفی در لبههای سقف برای افزایش جذابیت بصری در شب و ایجاد فضایی دلنشین.
بخش هشتم: بررسی مشکلات رایج و راهکارهای رفع آنها
۱. نشت آب و نفوذ رطوبت
– علتها: نصب نادرست ورقها، آسیب به عایق رطوبتی، ترکخوردگی در پوشش سقف.
– راهکارها: انجام بازدیدهای منظم و تعمیر نقاط آسیبدیده، تعویض عایقهای معیوب، بررسی و تنظیم اتصالات ورقها به منظور جلوگیری از نشت.
۲. پوسیدگی چوب و زنگزدگی فلزات
– علتها: رطوبت مداوم، عدم رنگآمیزی یا حفاظت کافی، استفاده از مصالح بیکیفیت.
– راهکارها: استفاده از رنگها و پوششهای محافظ با کیفیت، تعویض قطعات فرسوده، رعایت تهویه مناسب برای جلوگیری از تجمع رطوبت.
۳. شکستگی ورقها یا تختههای زیرسازی
– علتها:
– فشار بار ناشی از برف و باران سنگین
-برخورد اشیاء خارجی مانند شاخههای درخت یا وزش باد شدید
– نصب نادرست یا استفاده از مصالح نامرغوب
– ضعف در نگهداری و عدم انجام بازدیدهای دورهای
– راهکارها:
– انجام بازدیدهای منظم از سقف، به ویژه پس از بارش برف یا وزش بادهای شدید
– تعویض ورقها یا تختههای زیرسازی آسیبدیده با مصالح مقاوم و با کیفیت
– تقویت ساختار زیرسازی در مناطق با بارش زیاد یا وزش باد شدید
– رعایت اصول نصب صحیح و استفاده از بستهای محکم و استاندارد.
۴. تجمع برف و یخ
– علتها:
– شیب ناکافی سقف
– عدم وجود سیستمهای آبرو و زهکشی مناسب
– هوای سرد و مرطوب که موجب تشکیل یخزدگی و تجمع برف میشود
– راهکارها:
– طراحی شیب مناسب برای تسهیل ریزش برف
– نصب سیستمهای آبرو و ناودانی استاندارد و پاکسازی مرتب آنها
– استفاده از گرمایش موضعی در سقف در مناطق سردسیر برای جلوگیری از تجمع برف.
۵. مشکلات تهویه و گرمایش
– علتها:
– عدم وجود دریچه تهویه یا جریان هوای کافی
– افزایش رطوبت و ایجاد بخار در فضای زیر سقف
– راهکارها:
– نصب دریچههای تهویه در نقاط مناسب سقف برای بهبود جریان هوا
– استفاده از عایقبندی مناسب برای کنترل دما و رطوبت
– انجام بررسیهای دورهای برای جلوگیری از تجمع رطوبت و کپکزدگی.
با انجام بازدیدهای منظم، استفاده از مصالح باکیفیت و رعایت اصول مهندسی در طراحی، ساخت و نگهداری سقف شیروانی چهارشیب، میتوان به طور مؤثری از بروز مشکلات رایج جلوگیری کرده و دوام و کارایی سقف را افزایش داد.
